디지털 의치 제작하기



"혁신의 세계로 오신 것을 환영합니다! 디지털 의치 제작은 가철성 보철물 세계에 혁명을 일으키고 있습니다. 그 다양성과 정밀도는 치과의사와 치과기공사 모두에게 비교할 수 없는 결과를 가져 왔습니다. Ivotion의 혁신으로 디지털 의치 제작을 디스크 한 장으로 해결할 수 있는 것은 진정한 혁신입니다. 독특한 쉘 기하학적 구조는 치은과 치아간 경계가 없는 결과를 만듭니다. 그저 꿈에 불과했던 것이 이제 현실이 되었습니다."

-Eric D.Kukucka, 캐나다 덴처리스트-

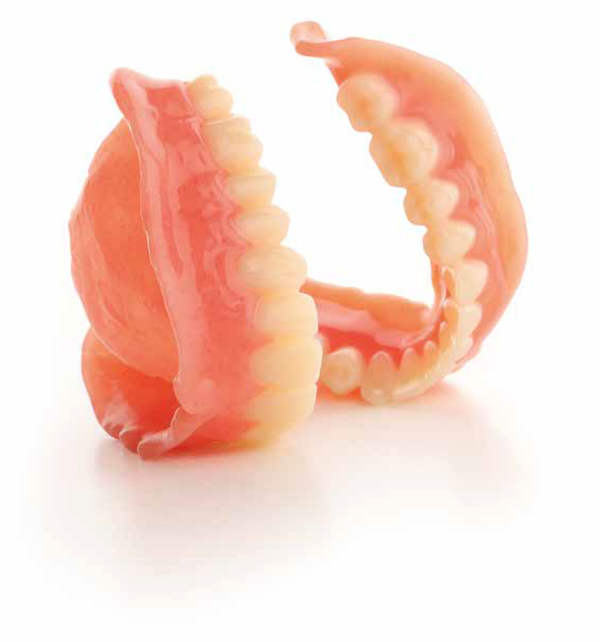

 Ivotion 의치 시스템
 제작 과정





초기 상태

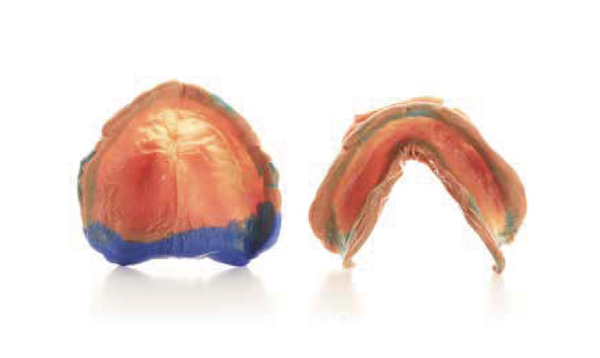

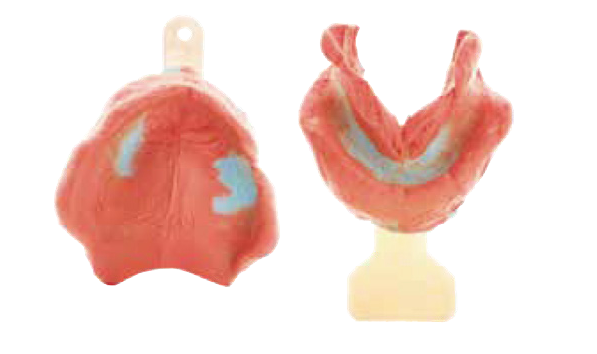

1.예비 인상 기록













2.예비 인상 기록과 3D 바이트 플레이트 디자인을 3Shape Dental System으로 디지털화한다.

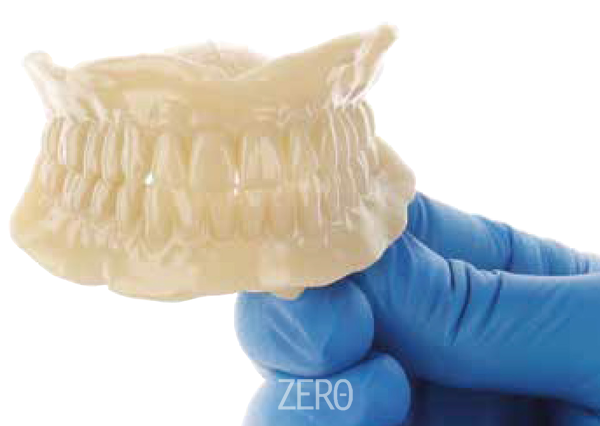

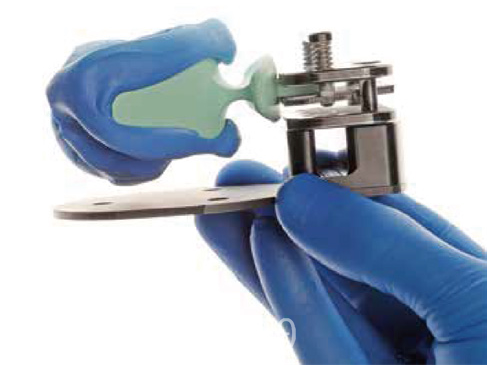

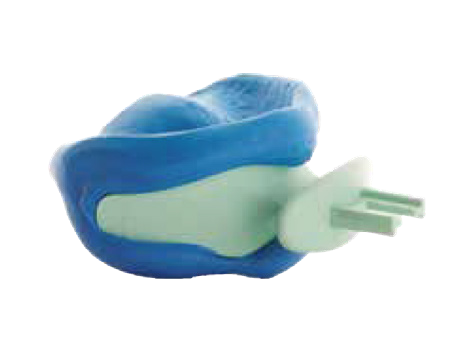

3.3D Bite Plate와 Gnathometer CAD를 이용해 기능 인상과 바이트 인기를 한다.

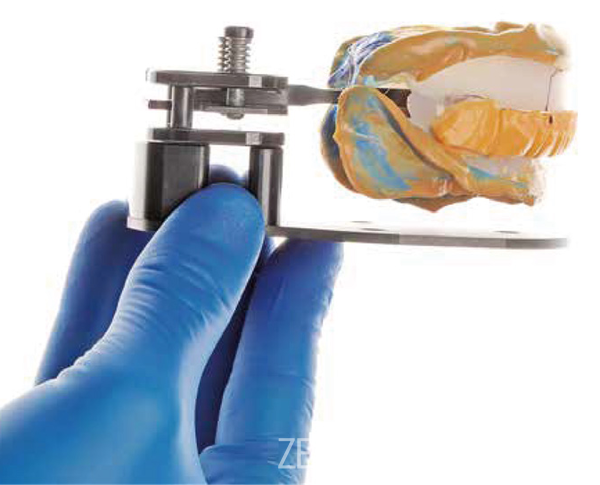

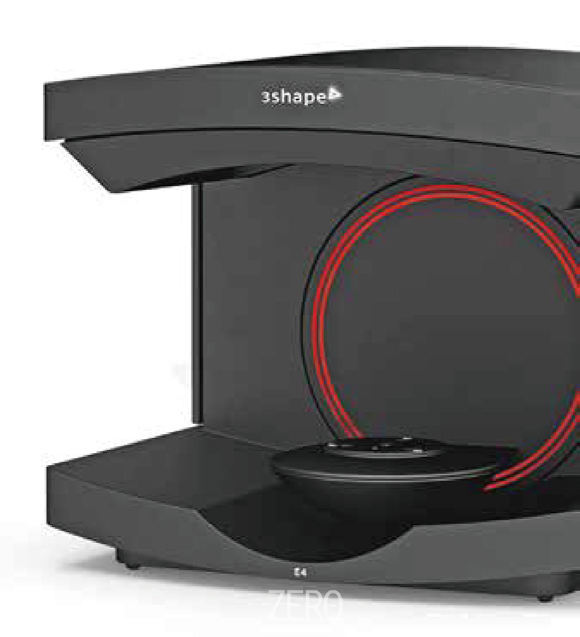

4.Ivoclar Digital 인상 픽스쳐 상의 최종 기록을 3Shape 랩 스캐너로 스캔한다.

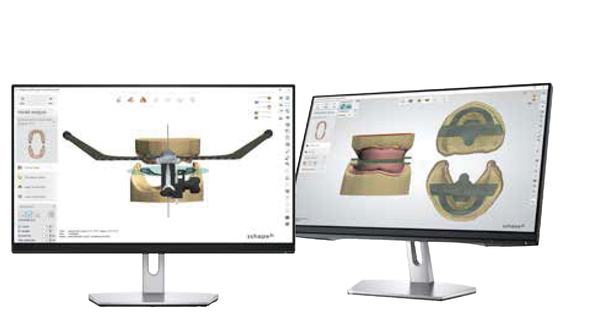

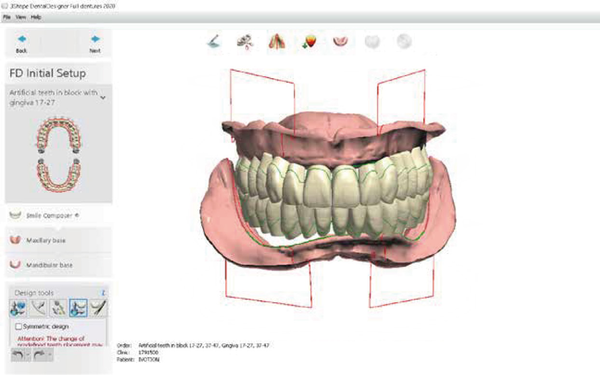

 3Shape Dental System으로 디자인하기

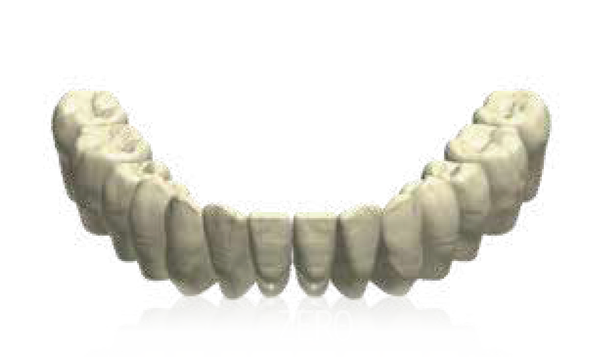

1.Ivotion 치아 라이브러리를 이용하여 B72 TYP를 선택하여 디지털 의치를 제작한다.

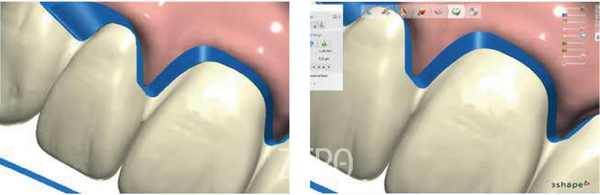

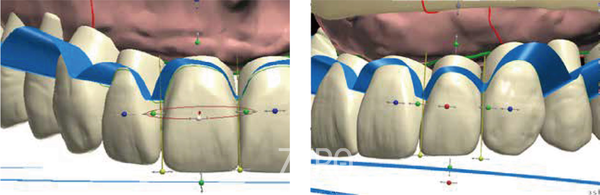

2.쉘 기하학적 형태에 따라 개별 특성 부여











 CAM 제작 과정

CAM V4.2

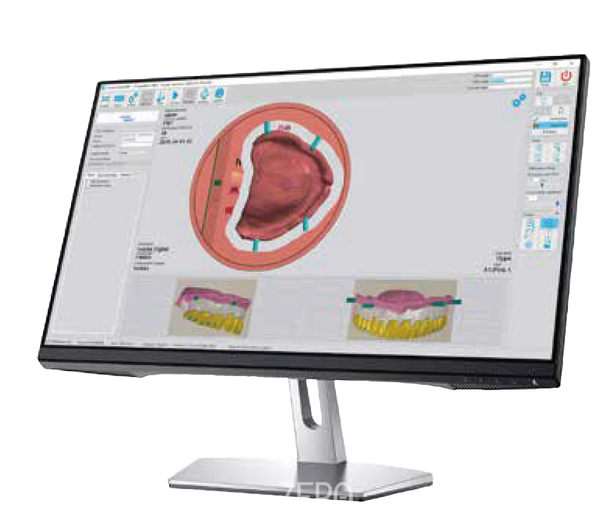

CAM5 Ivotion 파일을 CAM 소프트웨어에 연동시킨다.
이때 Ivotion 의치는 쉘 기하학적 정렬로 Ivotion 디스크에 직접 중첩배치 된다.





PrograMill PM7으로 밀링하기

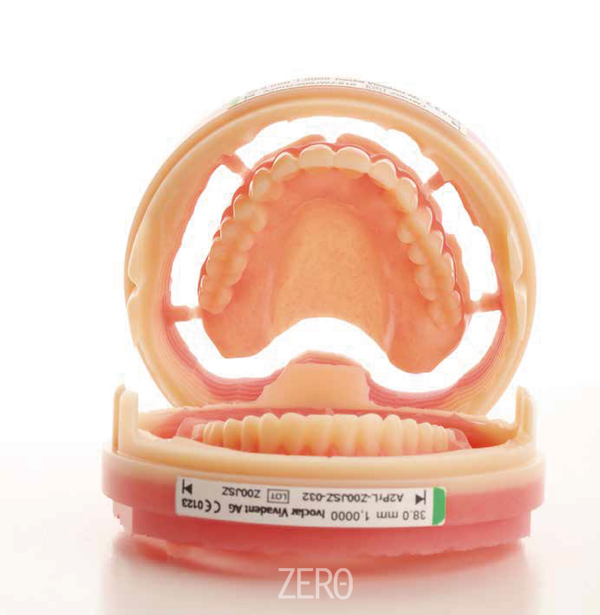

최종 의치는 중단 없이 PrograMill 밀링 장비에 연동되어 제작된다.

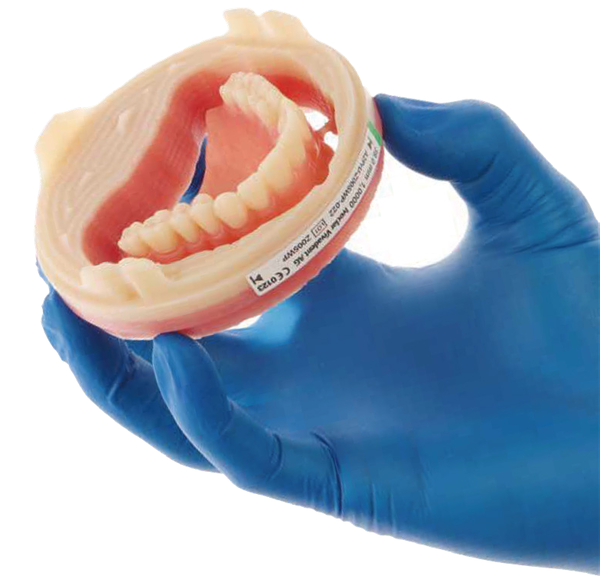

 의치 밀링 후의 제작 과정

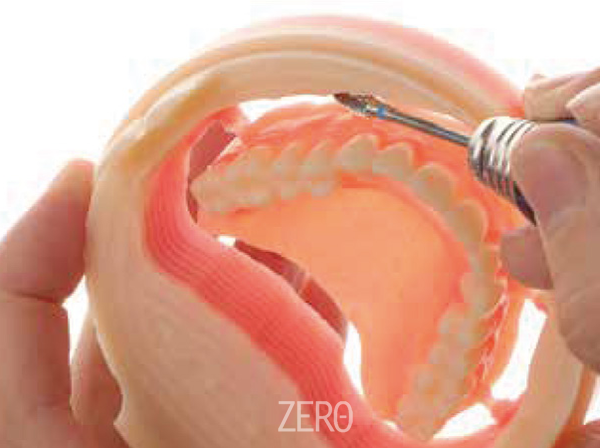

1.크로스 컷 버로 디스크에서 Ivotion 의치를 분리한다.





2.크로스 컷 버로 홀딩 바를 제거한다.

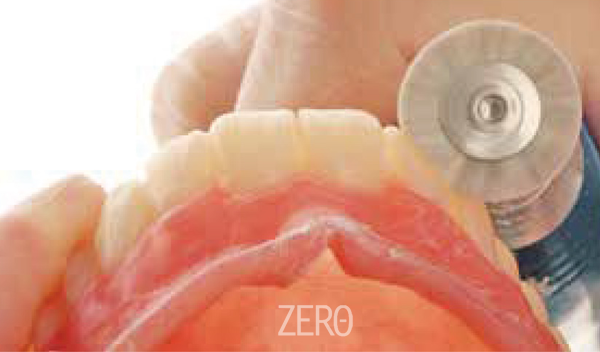

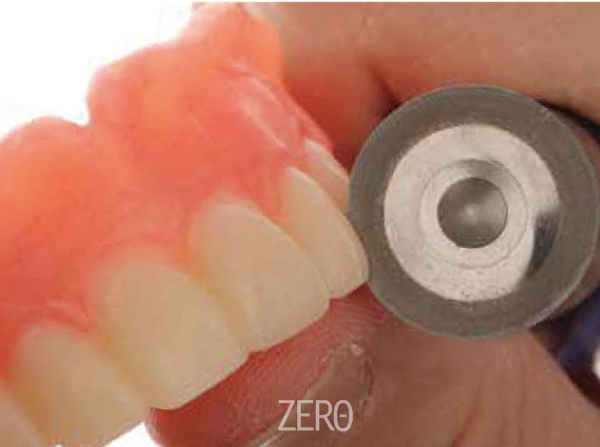

3.얇은 다이아몬드 컷팅 디스크로 분리해준다.

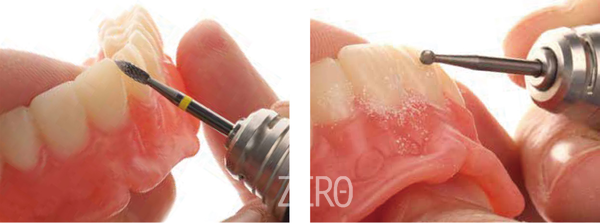

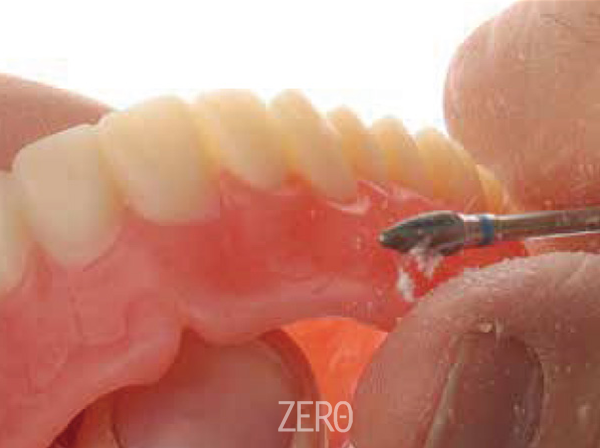

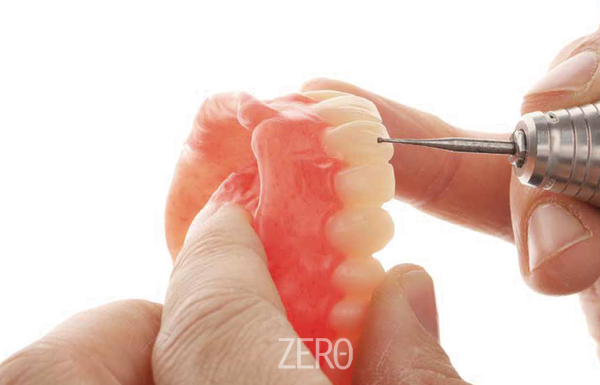

4.Ivotion으로 제작한 의치의 개별 특성 부여는 이 단계 과정을 거치면서 간단 하게 실시할 수 있다. 반드시 해야 할 필요는 없지만 표면 질감과 특성 부여 의 중요성은 환자에게 보다 더 자연스러운 심미성을 제공하는 데 있다.

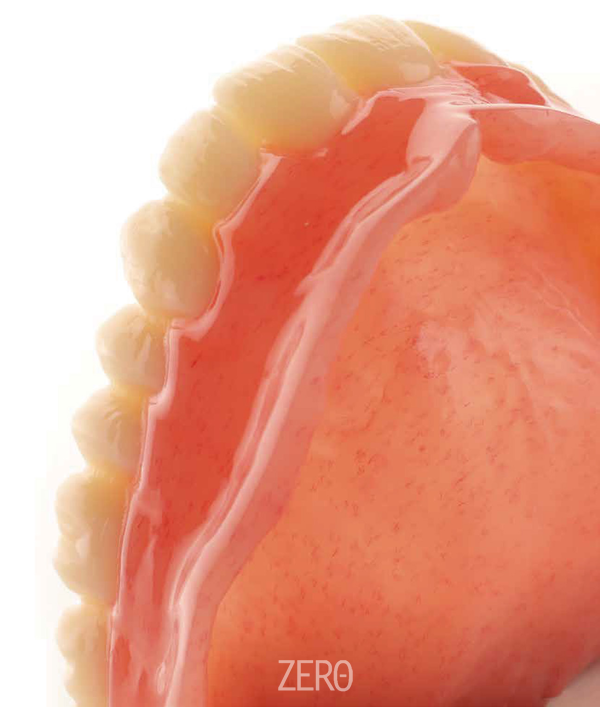

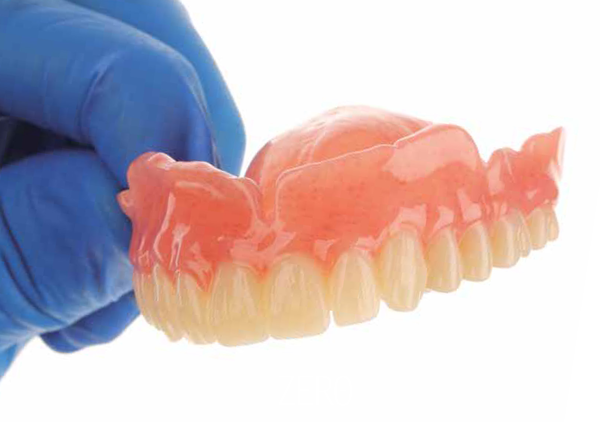

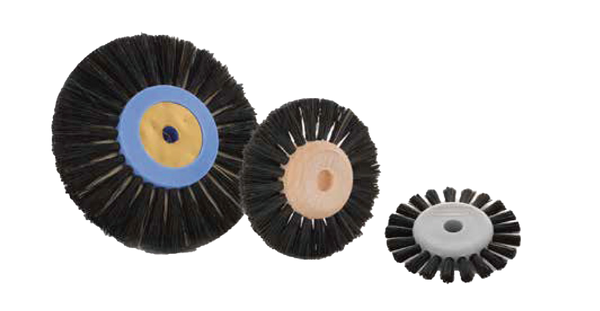

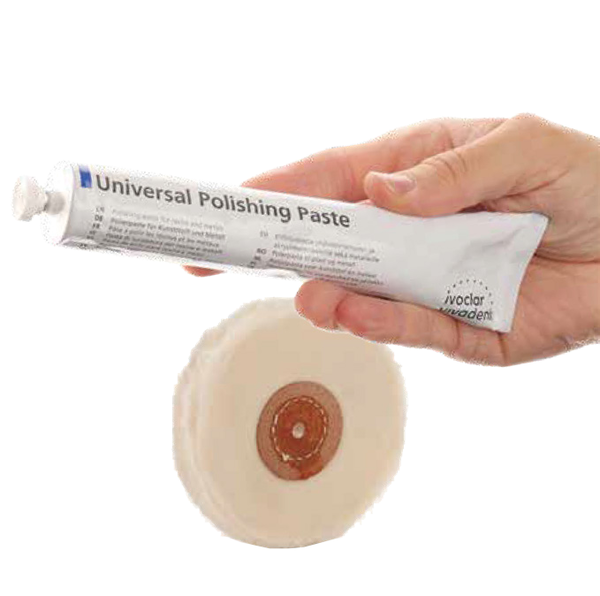

 최종 폴리싱





1. Scotch-Brite로 의치상을 다듬는다.

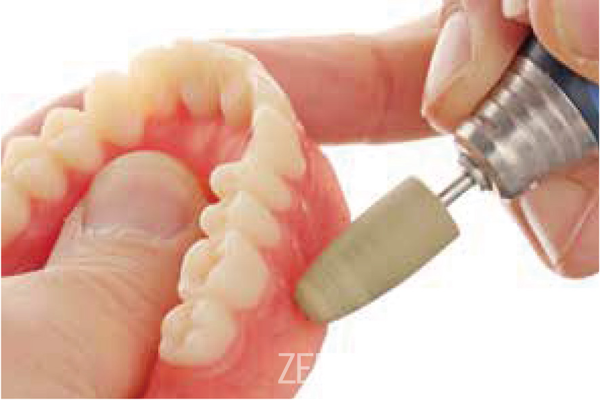

2.러버 포인트로 의치상을 다듬는다.





3.dental Tripoli로 표면 질감과 인접면을 폴리싱한다.
